系統參數
改造設備：凝結水泵
電機參數：額定功率560kW、額定轉速1486r/min
現場狀況

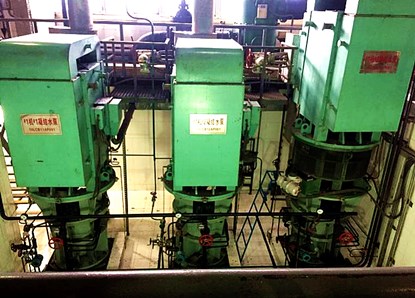

目前每臺機組配有三臺立式凝結水泵，配備一套變頻器，該變頻器采用“一拖二”的運行方式，能夠在1號、2號凝結水泵之間相互切換。凝結水泵常年通過變頻器調速運行，根據負荷不同調整電機轉速以滿足負荷需求，因年限已久，變頻器控制存在很多問題，故障發生率高，維修費不斷增加。
改造需求
1.變頻器故障點多、維修頻繁、費用高、維護量大，停機影響生產。
2.現場改造空間有限，改造工程量不宜過大，改造時間有要求。
經用戶多方調研、對比，選用青島斯普瑞雙筒結構空冷型永磁調速器。
改造效果
通過青島斯普瑞雙筒結構空冷型立式永磁調速器改造，
現場無基礎改動，根據負荷實際需求，通過永磁調速器對凝結水泵轉速精確調節，閥門全開，實現了負載流量平穩可控，大幅降低了在閥門的能量損耗，電機節能效果明顯。
下表為用戶提供的凝結水泵節能情況：
|
凝泵出口母管流量（m3/h）
|
470
|
500
|
530
|
560
|
590
|
620
|
|
每小時節約電量(kWh)
|
165.8
|
135.9
|
123.1
|
111.1
|
90.4
|
77.55
|
|
節能率
|
29.6%
|
24.3%
|
22%
|
19.8%
|
16.1%
|
13.8%
|
雙筒型永磁調速器與其它形式產品部分技術參數對比：
|
核心差異特征
|
雙筒型產品
|
其它產品
|
|
磁場利用率
|
100%
|
50%
|
|
調速側主軸重量負荷比
|
1
|
3
|
|
軸承軸向負荷
|
1
|
15
|
|
調速方式(電動執行器)
|
拉桿
|
蝸輪蝸桿
|
|
軸承潤滑方式
|
潤滑脂
|
潤滑油
|
|
冷卻系統
|
無
|
復雜
|
|
產品結構
|
簡單
|
復雜
|
|
轉子重量
|
輕
|
重
|
|
可靠性
|
高
|
低
|
|
拆裝檢修
|
方便
|
困難
|
|
維護工作量
|
小
|
大
|
|
大功率設備（500-1000kw）冷卻方式
|
風冷
|
液冷
|
